머신 비전 조명 제어기 선정 가이드
MACHINE VISION LIGHT CONTROLLER SELECTION GUIDE
머신 비전 기술은 산업 현장에서 자동 검사, 품질 통제, 로봇 제어 등 다양한 응용 분야에서 혁신적인 결과를 이끌어내는 핵심 기술 중 하나로 인정받고 있습니다. 머신 비전 시스템의 성능은 크게 조명에 의해 좌우되며, 적절한 조명 환경을 구축하는 것이 중요합니다. 이에 따라 머신 비전 조명 제어기 선정은 매우 중요한 결정이 됩니다.

머신 비전 조명 / 제어기 구성
STEP1​
COMPUTER
STEP2
RS232 SERIAL CABLE
STEP3
CONTROLLER
STEP4
EXT CABLE
STEP5
LIGHT

엘파인 제어기 비교
  • ​정전압 제어기
    DC 12V / DC 24V
  • ​정전류 제어기
    C.C
  • 스트로브 제어기
    DC 24V / DC 48V
MODELOUT VOLTAGEWATTCHANNEL
LCP20외부전원외부전원
1CH
LCP12/24-3012V / 24V30W1CH
LCP12/24-30D12V / 24V30W2CH
LCP12/24-100D
12V / 24V100W2CH
LCP12/24-30Q
12V / 24V30W4CH
LCP12/24-100Q
12V / 24V
100W4CH
LCP12/24-200Q12V / 24V
150W4CH
LCP6C
외부전원
외부전원
6CH
LCP12/24-50H
12V / 24V
50W6CH
LCP12/24-150P
12V / 24V
150W8CH
LCP12/24-150U
12V / 24V
150W12CH
LCP12/24-150V
12V / 24V
150W
16CH
* 엘파인의 모든 출고 제품은 고객의 주문에 따라 사양 변경이 가능합니다.

‌
‌자세히 보기
‌‌
MODELOUT VOLTAGEWATTCHANNEL
LCP150CC.C150W
1CH
LCP450C.C450W1CH
LCP30DC
C.C30W2CH
LCP100DC
C.C100W2CH
LCP100DC-1U
C.C100W2CH
LCP350DC
C.C
350W2CH
LCP850DCC.C
900W2CH
LCP30QC
C.C
30W4CH
LCP100QCC.C
100W4CH
LCP200QC
C.C
200W4CH
LCP350QC
C.C
350W4CH
LCP450QC
C.C
450W4CH
* 엘파인의 모든 출고 제품은 고객의 주문에 따라 사양 변경이 가능합니다.
​
‌
‌자세히 보기
‌‌
MODELOUT VOLTAGEWATTCHANNEL
LCP24-30S24V30W
1CH
LCP24-30DS24V30W2CH
LCP48-100QS
48V100W4CH
LCP24-100SS24V100W6CH
LCP24-100PS
24V100W8CH
LCP24-100VS24V
100W16CH
* 엘파인의 모든 출고 제품은 고객의 주문에 따라 사양 변경이 가능합니다.
​
‌
‌자세히 보기
‌‌
STEP1
조명 선정 (LIGHT)
12V / 24V / C.V / C.C
STEP2
제어기 채널 선정 (CHANNEL)
1CH / 2CH / 4CH / 6CH / 8CH / 12CH
STEP3
제어기 용량 선정 (WATT)
30W / 50W / 100W / 150W / 350W / 450W
STEP4
제어기 선정 (CONTROLLER)
예시. 24V / 30W / 4CH → LCP24-30Q

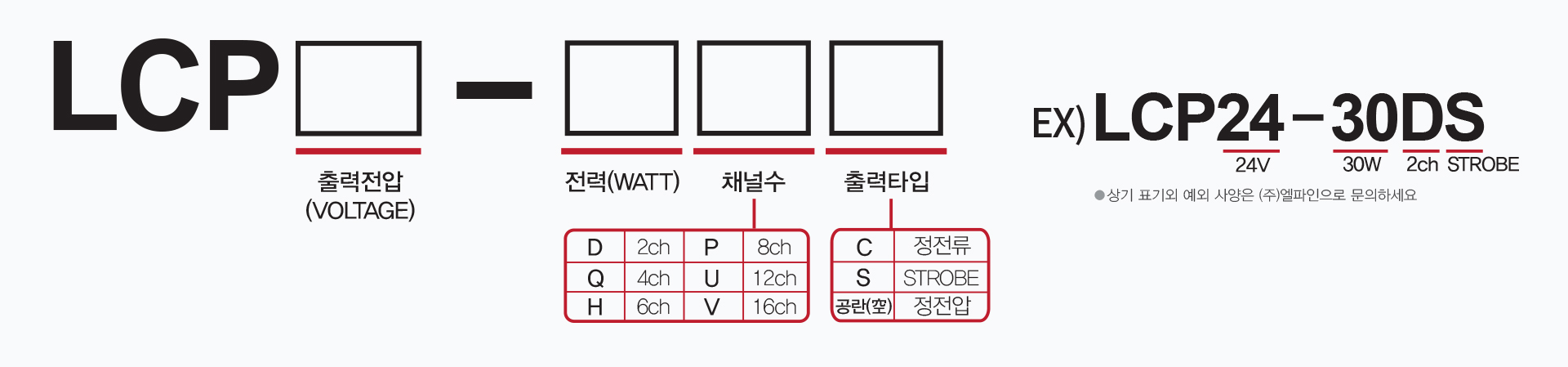

제어기 ORDER CODE
​
​머신 비전 조명 제어기 선정 요소
01
조명의 상호작용 이해
머신 비전 시스템과 조명은 밀접한 상호작용을 가지고 있습니다. 조명은 물체의 형태, 색상, 질감 등을 올바르게 인식하는 데 결정적인 역할을 합니다. 적절하지 않은 조명 환경에서는 머신 비전 시스템의 정확성과 안정성이 저하될 수 있습니다. 따라서 머신 비전 시스템과 조명 사이의 상호작용을 잘 이해하는 것이 선정 과정의 출발점입니다.
02
조명 요구 사항 분석
머신 비전 시스템이 적용될 분야와 응용에 따라 조명의 요구 사항이 크게 달라집니다. 먼저, 시스템이 적용되는 환경과 조명이 가해지는 대상의 특성을 분석합니다. 물체의 색상, 표면 특성, 크기, 거리 등을 고려하여 적절한 조명의 성능을 결정합니다.
03
조명의 밝기와 색온도 조절
조명의 색온도는 이미지의 색상 표현에 영향을 줍니다. 다양한 색온도를 가진 조명은 서로 다른 색상 및 명암 대비를 만들어 낼 수 있습니다. 예를 들어, 따뜻한 색온도는 빨간색과 주황색 계열의 색상을 강조하며, 차가운 색온도는 파란색과 초록색 계열의 색상을 강조합니다. 적절한 색온도 선택은 이미지의 목적과 환경에 맞게 조정되어야 합니다.
04
동적 조명 제어
몇몇 응용 분야에서는 조명의 동적인 제어가 필요할 수 있습니다. 물체의 움직임이나 주변 조명 환경의 변화에 따라 조명을 실시간으로 조절함으로써 안정적인 머신 비전 성능을 유지할 수 있습니다. 이러한 기능을 지원하는 조명 제어기를 선정하는 것이 중요합니다.
05
통신과 호환성
머신 비전 시스템은 종종 다른 제어 시스템과 통신해야 합니다. 따라서 선택한 조명 제어기가 일반적으로 사용되는 통신 프로토콜과 호환되는지 확인해야 합니다. 이는 시스템의 통합과 유연성을 보장하는 데 중요합니다.
06
비용과 성능 균형
머신 비전 조명 제어기를 선정할 때 비용과 성능을 균형 있게 고려해야 합니다. 가장 고가의 제품이 항상 최적의 선택이 아닐 수 있으며, 시스템의 요구 사항과 목표를 충족시키면서도 비용 효율적인 제품을 선택해야 합니다.
조명 선정에 어려움이 있으신가요?
조명 선정에 어려움이 있다면
엘파인 엔지니어에게 언제든지 물어보세요!

‌
‌요청하기
‌‌
